식음료 산업
식품 음료사업 위생관 프로세스 시스템

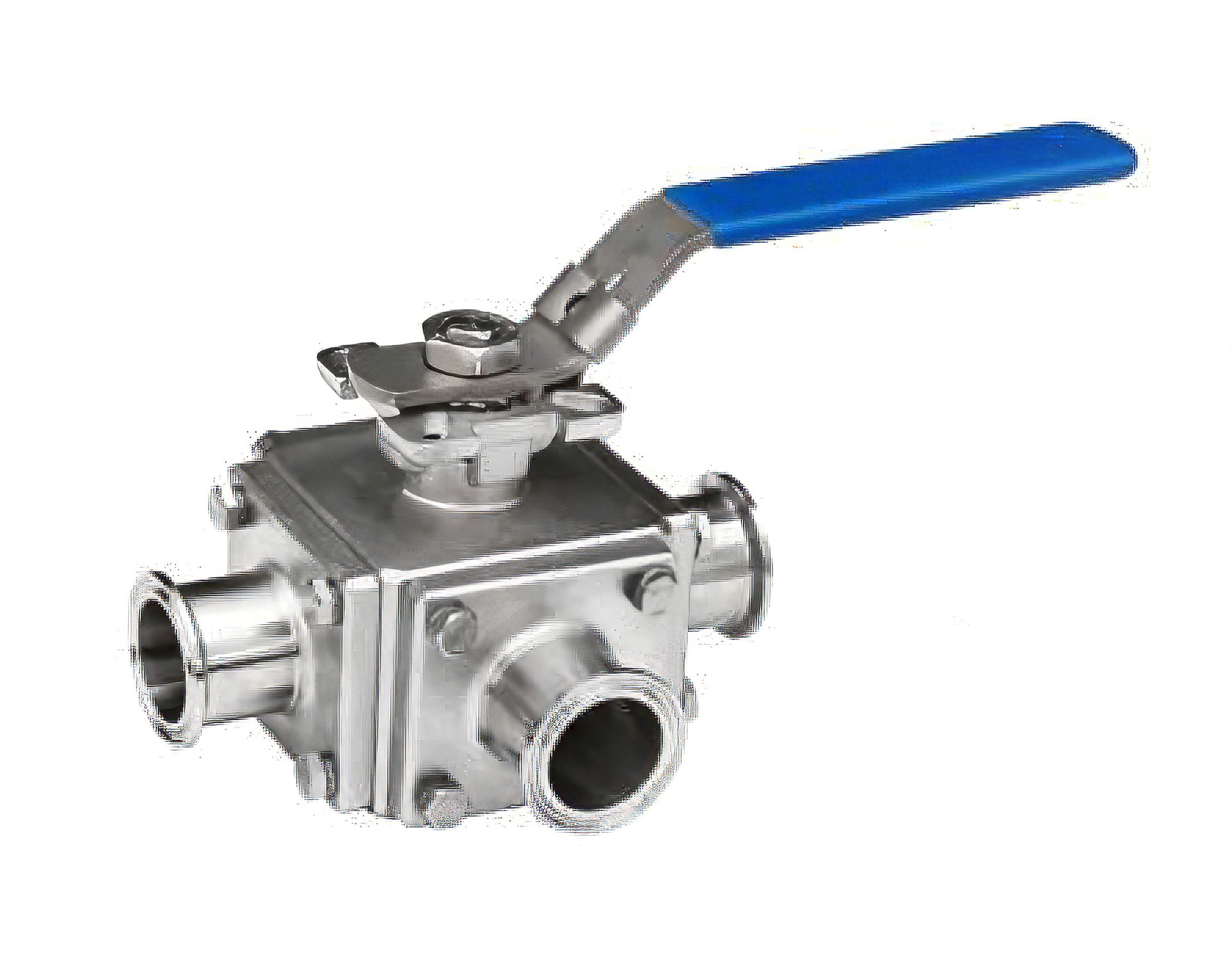

WSG 위생용 볼 밸브는 청정 제조 및 위생적 공정 환경에서 고성능 유체 제어를 실현하기 위해 엔지니어링되었습니다. 다재다능한 구성을 갖춘 이 볼 밸브 시리즈는 견고하고 신뢰할 수 있는 밀봉 성능과 제한 없는 유로를 제공하여 식품 가공, 음료, 유제품, 제약, 양조, 화장품, 화학 및 반도체 산업에 이상적인 솔루션을 제공합니다.
글로벌 컴플라이언스 & 품질 표준
위생 가공 공정 및 압력 용기 포함 장치에 대한 가장 엄격한 국제 표준을 준수하여 생산됩니다:
• 3-A 위생 인증 준수 (3-A-68-00)
• PED 유럽 압력기기 지침 준수
• 97/23/EC 유럽 공동체 인증
| 기술 사양 & 엔지니어링 데이터 | |
|---|---|
| 사이즈 범위 | 1/2" ~ 4" (DN15 - DN100) |
| 바디 재질 | 고정밀 316L 스테인리스 스틸 (글로벌 자재 등급 충족) |
| 표면 조도 | SF1 표준 마감: Ra ≤ 20μin (0.5μm Max) (식가공 및 유제품 공정 표준) |
| 사용 압력 | 8 ~ 30 bar (30 kg) |
| 사용 온도 | -20°C ~ +150°C |
| 가스켓 & 씰 소재 | PTFE, TFM 1600, UHMWPE (우수한 화학적 및 열적 내성) |
| 연결 방식 | 위생용 트라이클램프, 오비탈 자동 용접, 나사산 연결 (DIN, SMS, ISO, IDF, BPE, RJT 규격 대응) |
| 액추에이터 마운팅 | 자동화를 위한 ISO 5211 탑 마운팅 패드 일체형 구조 |
| 작동 토크 | 1 N·m ~ 100 N·m |
| 핵심 제품 특징 & 작동 장점 | |
|---|---|
| 다방향 유로 구조 유연성 | 2방향, 3방향, 4방향 멀티포트 구조로 제공되어, 복잡한 배관 매니폴드 설계 없이 유체의 효율적인 분배, 혼합 및 바이패스 라인 전환이 가능합니다. |
| 제한 없는 풀포트 유로 | 완전 개방 시 내부 볼 유로가 배관 직경과 일치하여 압력 강하를 최소화하고 유체 전단 현상을 제거하므로 점도가 높거나 고형물이 든 유체에 최적입니다. |
| 편리한 자동화 시스템 | 일체형 ISO 5211 마운팅 패드를 통해 수동 핸들 구동에서 공압식 또는 전동식 자동 액추에이터 환경으로 유연한 전환 및 확장이 용이합니다. |
| 안티 캐비티 프리미엄 씰 | 가혹한 CIP 화학 세정 및 고온 SIP 멸균 사이클을 견디는 프리미엄 시트 옵션(PTFE / TFM 1600)을 지원하여 내부 잔류 및 교차 오염을 방지합니다. |
식품 음료사업 위생관 프로세스 시스템
WSG 위생용 볼 밸브는 청정 제조 및 위생적 공정 환경에서 고성능 유체 제어를 실현하기 위해 엔지니어링되었습니다. 다재다능한 구성을 갖춘 이 볼 밸브 시리즈는 견고하고 신뢰할 수 있는 밀봉 성능과 제한 없는 유로(Flow Path)를 제공하여 식품 가공, 음료, 유제품, 제약, 양조, 화장품, 화학 및 반도체 산업에 이상적인 솔루션을 제공합니다.
글로벌 컴플라이언스 & 품질 표준 (Global Compliance & Quality Standards)
위생 가공 공정 및 압력 용기 포함 장치에 대한 가장 엄격한 국제 표준을 준수하여 생산됩니다:
• 3-A 위생 인증 준수 (3-A Sanitary Certification 3-A-68-00)
• PED 유럽 압력기기 지침 준수 (Pressure Equipment Directive Compliant)
• 97/23/EC 유럽 공동체 인증 (97/23/EC Certified)
| 기술 사양 & 엔지니어링 데이터 (Technical Specifications) | |
|---|---|
| 제품 사이즈 범위 | 1/2" ~ 4" (DN15 - DN100) |
| 바디 재질 | 고정밀 316L 스테인리스 스틸 (프리미엄 소재의 무결성을 위한 글로벌 자재 표준 충족) |
| 표면 조도 (내경) | SF1 표준: Ra ≤ 20μin (0.5μm Max) [식품, 음료 및 유제품 표준 마감] |
| 사용 압력 범위 | 8 ~ 30 bar (30 kg) |
| 사용 온도 범위 | -20°C ~ +150°C |
| 가스켓 & 씰 소재 | PTFE, TFM 1600, UHMWPE (우수한 화학적 내성 및 내열성 제공) |
| 연결 방식 종류 | 위생용 트라이클램프(Sanitary Tri-Clamp), 오비탈 자동 용접(Orbital Welding), 나사산 연결(Threaded) (DIN, SMS, ISO, IDF, BPE, RJT 규격 대응) |
| 액추에이터 마운팅 | 간편한 자동화 시스템 통합을 위한 ISO 5211 탑 마운팅 패드 일체형 구조 |
| 작동 토크 범위 | 1 N·m ~ 100 N·m |
| 핵심 제품 특징 & 작동 장점 (Key Product Features) | |
|---|---|
| 다방향 유로 유연성 (Multi-Port) | 2방향, 3방향, 4방향을 포함한 유연한 멀티포트 구조로 제공됩니다. 복잡한 매니폴드 배관 설계 없이도 유체의 효율적인 라인 분배(Diverting), 혼합(Mixing) 및 바이패스(Bypassing)가 가능합니다. |
| 압력 손실 없는 풀포트(Full-Port) 유로 | 밸브가 완전히 열렸을 때 내부 볼(Ball)의 유로 직경이 연결 파이프 직경과 완벽하게 일치하도록 설계되어, 압력 강하를 최소화하고 유체의 전단 현상(Shearing)을 제거합니다. 점도가 높은 식품이나 고형물이 포함된 유체 제어에 가장 이상적입니다. |
| 높은 호환성의 자동화 확장 | 일체형 ISO 5211 마운팅 패드를 채택하여, 수동 레버 핸들에서 공압식(Pneumatic) 또는 전동식(Electric) 자동 구동 액추에이터로 유연하고 간편한 전환 및 업그레이드가 가능합니다. |
| 안티 캐비티 구조 & 고성능 프리미엄 시트 | 공격적인 CIP(Clean-In-Place) 세정 화학 물질 및 고온의 SIP(Steam-In-Place) 멸균 공정 주기를 견딜 수 있도록 특수 설계된 프리미엄 옵션(PTFE / TFM 1600 / UHMWPE 시트 소재)을 제공하여 데드존 잔류 오염을 완전 방지합니다. |
