생명과학 바이오제약

ASME BPE

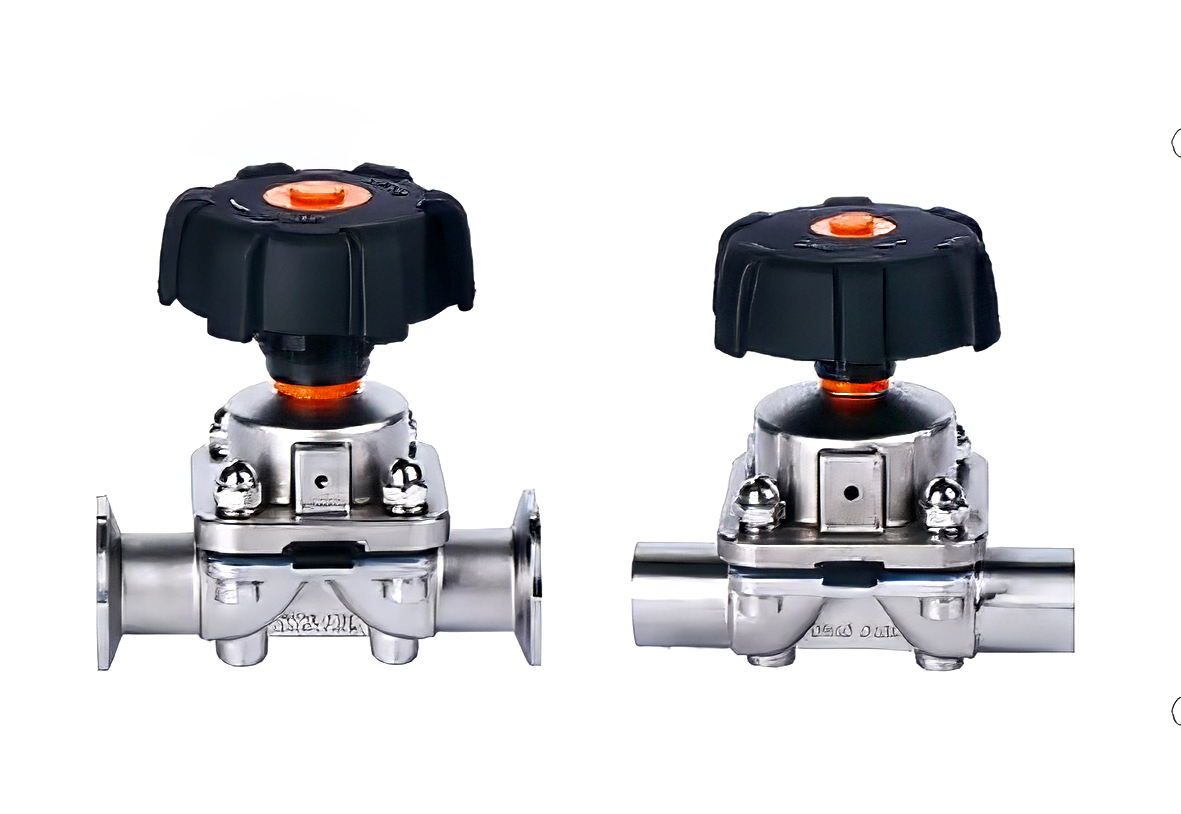

아세프틱 다이아프램
밸브 시리즈

WSG의 차세대 위생용 다이아프램 밸브는 무균(Aseptic), 고순도(High-Purity) 및 위생적 유체 제어를 위해 정밀 엔지니어링되었습니다. 제약, 바이오테크, CDMO 바이오 의약품, 바이오시밀러, 식품 및 음료 가공 산업 전반에 걸쳐 신뢰할 수 있는 멸균 성능을 제공합니다.

글로벌 컴플라이언스 & 품질 표준

초청정 제조 공정 환경을 위한 가장 엄격한 국제 표준을 준수하여 생산됩니다:

• ASME BPE 인증 (ASME BPE Certified)
• GMP 의약품 제조 및 품질관리 기준 준수
• EHEDG 유럽 위생 공학 그룹 승인
• 3A 위생 인증 (3A-54-02/1580)

기술 사양 & 엔지니어링 데이터
사이즈 범위	1/2" ~ 2.5" (DN15-DN65)
바디 재질	고정밀 316L 스테인리스 스틸 (CF3M) (ASME SA249/ASTM A269 표준 준수)
표면 조도	표준 고순도 마감 지원 (SF1 기계적 연마 / SF4 전해 연마)으로 유체 정체 최소화
최대 사용 압력	10 bar (145 PSI)
사용 온도	-20°C ~ +150°C
다이아프램 소재	EPDM+PTFE (고부하 헤비듀티 사이클용 더블덱 구조), EPDM, 실리콘, FPM (Viton)
연결 방식	위생용 트라이클램프, 오비탈 자동 용접, 나사산 타입 (3A, BPE, DIN, SMS, IDF, ISO 규격 대응)

핵심 제품 특징 & 작동 장점
오염 제로 무균 성능	밸브 구조가 바디와 시트 영역을 완벽하게 밀봉합니다. 외부 대기와의 접촉 경로를 완전히 차단하여 무균 공정을 위한 완벽한 격리를 보장합니다.
다양한 구동 옵션	정밀한 유량 제어, 자동화 및 시스템 전환을 위해 수동 핸드휠 및 공압식 액추에이터 구성을 모두 제공합니다.
마멸 방지 설계	밸브 바디와 압력 플레이트 사이의 특수 물리적 관계를 고려하여 안티 익스트루전으로 설계되었습니다. 엘라스토머의 밀려남을 방지하여 다이아프램 씰의 수명을 획기적으로 연장합니다.
바디 구조 옵션	• 표준 2-Way 및 3-Way 바디 • U-Type 3-Way 포인트 밸브 • 사각 지대가 없는 탱크 바텀 밸브 • 맞춤형 멀티웨이 블록 밸브

고도화된 구동 원리

밸브가 닫힘 위치로 이동할 때, 고부하용 압력 패드가 유연한 엘라스토머 다이아프램의 뒷면을 견고하게 지지하며 밸브 바디의 밀봉 둑을 향해 전진합니다. 다이아프램이 구부러지면서 시트 영역의 유체 경로를 완전히 차단합니다. 정밀하게 제어된 이 기계적 메커니즘은 구동 시 발생하는 마찰을 원천 제거하여 조기 마모를 방지하고 완벽한 멸균 장벽을 철저히 유지합니다.

ASME BPE 아세프틱 다이아프램 밸브 시리즈

WSG의 차세대 위생용 다이아프램 밸브는 무균(Aseptic), 고순도(High-Purity) 및 위생적 유체 제어를 위해 정밀 엔지니어링되었습니다. 제약, 바이오테크, CDMO 바이오 의약품, 바이오시밀러, 식품 및 음료 가공 산업 전반에 걸쳐 신뢰할 수 있는 멸균 성능을 제공합니다.

글로벌 컴플라이언스 & 품질 표준 (Global Compliance & Quality Standards)

초청정 제조 공정 환경을 위한 가장 엄격한 국제 표준을 준수하여 생산됩니다:

• ASME BPE 인증 (ASME BPE Certified)
• GMP 의약품 제조 및 품질관리 기준 준수 (GMP Compliant)
• EHEDG 유럽 위생 공학 및 디자인 그룹 승인 (EHEDG Approved)
• 3A 위생 인증 (3A Sanitary Certification 3A-54-02/1580)

기술 사양 & 엔지니어링 데이터 (Technical Specifications)
제품 사이즈 범위	1/2" ~ 2.5" (DN15-DN65)
바디 재질	고정밀 316L 스테인리스 스틸 (CF3M) (ASME SA249 / ASTM A269 소재 표준 충족)
표면 조도 (내경)	유체 정체를 최소화하기 위한 표준 고순도 마감 지원 (SF1 기계적 연마 / SF4 전해 연마)
최대 사용 압력	10 bar (145 PSI)
사용 온도 범위	-20°C ~ +150°C
다이아프램 소재	EPDM+PTFE (고부하 사이클링을 위한 더블덱 디자인), EPDM, 실리콘(Silicon), FPM (Viton)
연결 방식 종류	위생용 트라이클램프(Sanitary Tri-Clamp), 오비탈 자동 용접(Orbital Welding), 나사산 연결(Threaded) (3A, BPE, DIN, SMS, IDF, ISO 규격 대응)

핵심 제품 특징 & 작동 장점 (Key Product Features)
교차 오염 제로 무균 성능	밸브 구조가 바디와 시트 영역을 완벽하게 밀봉합니다. 외부 대기와의 접촉 경로를 완전히 차단하여 무균 공정(Aseptic Process)을 위한 완벽한 격리를 보장합니다.
다양한 액추에이션 옵션	정밀한 유량 제어, 자동화 및 시스템 전환을 위해 수동 핸드휠(Manual) 및 공압식 액추에이터(Pneumatic) 구성을 모두 제공합니다.
소재 이탈 방지 안티 익스트루전 설계	밸브 바디와 컴프레션 플레이트(Pressure Plate) 사이의 특수 물리적 관계를 고려하여 엔지니어링되었습니다. 엘라스토머의 밀려남(Extrusion) 현상을 방지하여 다이아프램 씰의 서비스 수명을 획기적으로 연장합니다.
유연한 바디 구조 옵션	• 표준 2-Way 및 3-Way 바디 구조 • 사용 지점 최적화형 U-Type 3-Way 밸브 • 유체 고임이 없는 데드레그 제로(Zero-deadleg) 탱크 바텀 밸브 • 맞춤형 멀티웨이(Multi-way) 다이아프램 밸브 블록

ASME BPE아세프틱 다이아프램밸브 시리즈

ASME BPE 아세프틱 다이아프램 밸브 시리즈

ASME BPE
아세프틱 다이아프램
밸브 시리즈
